Presenti alla giornata di test:
- Marco Conti – Process Engineer, Bticino
- Christoph Oeckl – Senior Application Engineer, ASMPT
- Markus Menneweger – Head of Operations, AdoptSMT Europe
- Guenther Breckner – Sales Manager, AdoptSMT Europe
Una squadra con competenze complementari, riunita per valutare una soluzione capace di aumentare efficienza e precisione nelle linee produttive.
Obiettivo del test

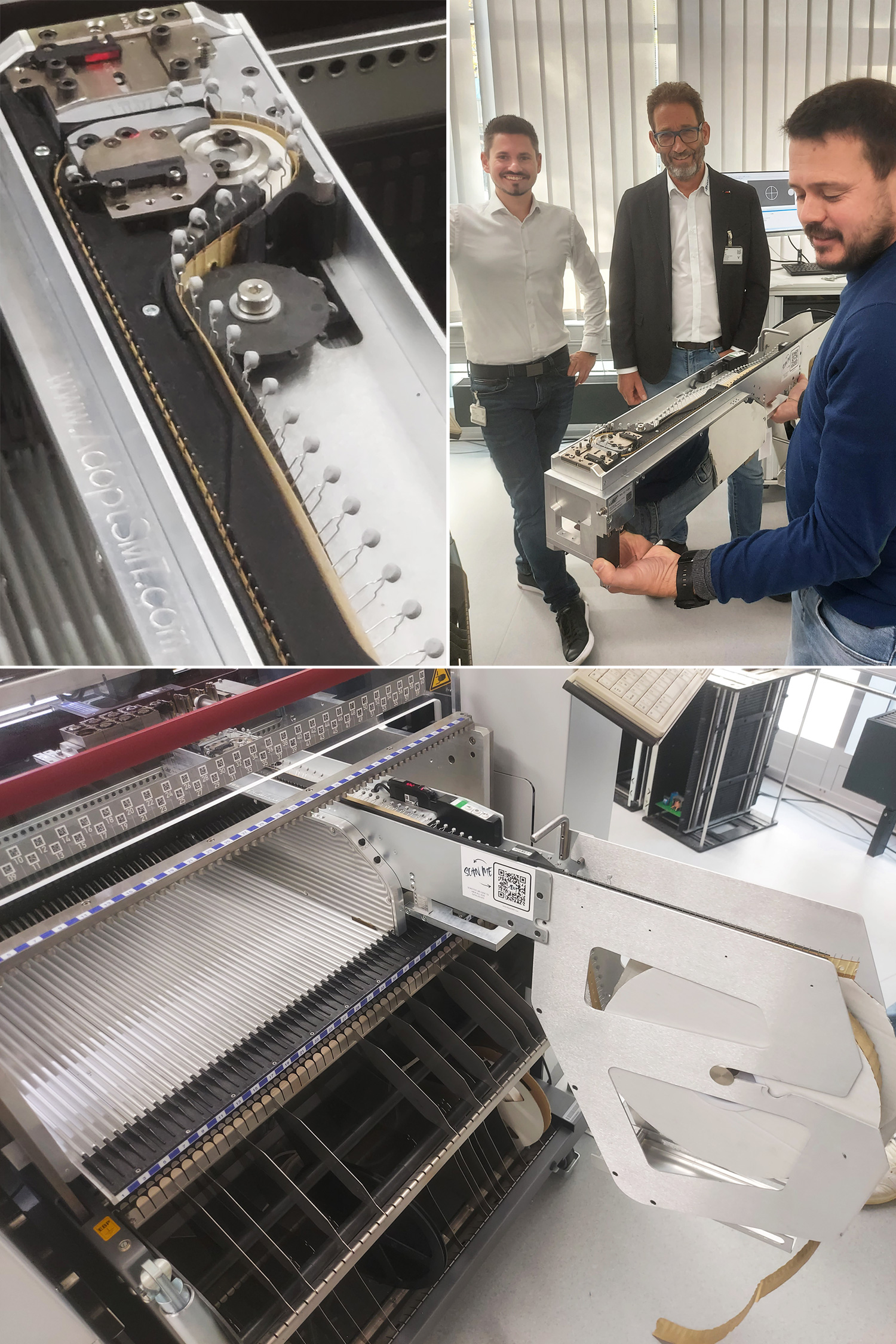

Effettuare una pre-accettazione con test di montaggio di un componente PTC Thermistor in tecnologia PTH utilizzando il nuovo Feeder Radiale di AdoptSMT, installato sulla nuova Siplace SX V3 dotata del sistema di visione avanzato con telecamere Type 53 e Type 56.
Requisiti di montaggio
Il test ha valutato una serie di condizioni tecniche cruciali:
- Prelievo e posizionamento ad alta precisione
- Rifornimento rapido e caricamento semplice del feeder
- Riconoscimento del parallelismo dei pin
- Ottimizzazione delle accelerazioni macchina
La soluzione adottata
La Siplace ha operato in modalità pick & place, eseguendo:
- Misurazione stereo 2D
- Elaborazione immagini tramite software di visione SIPLACE

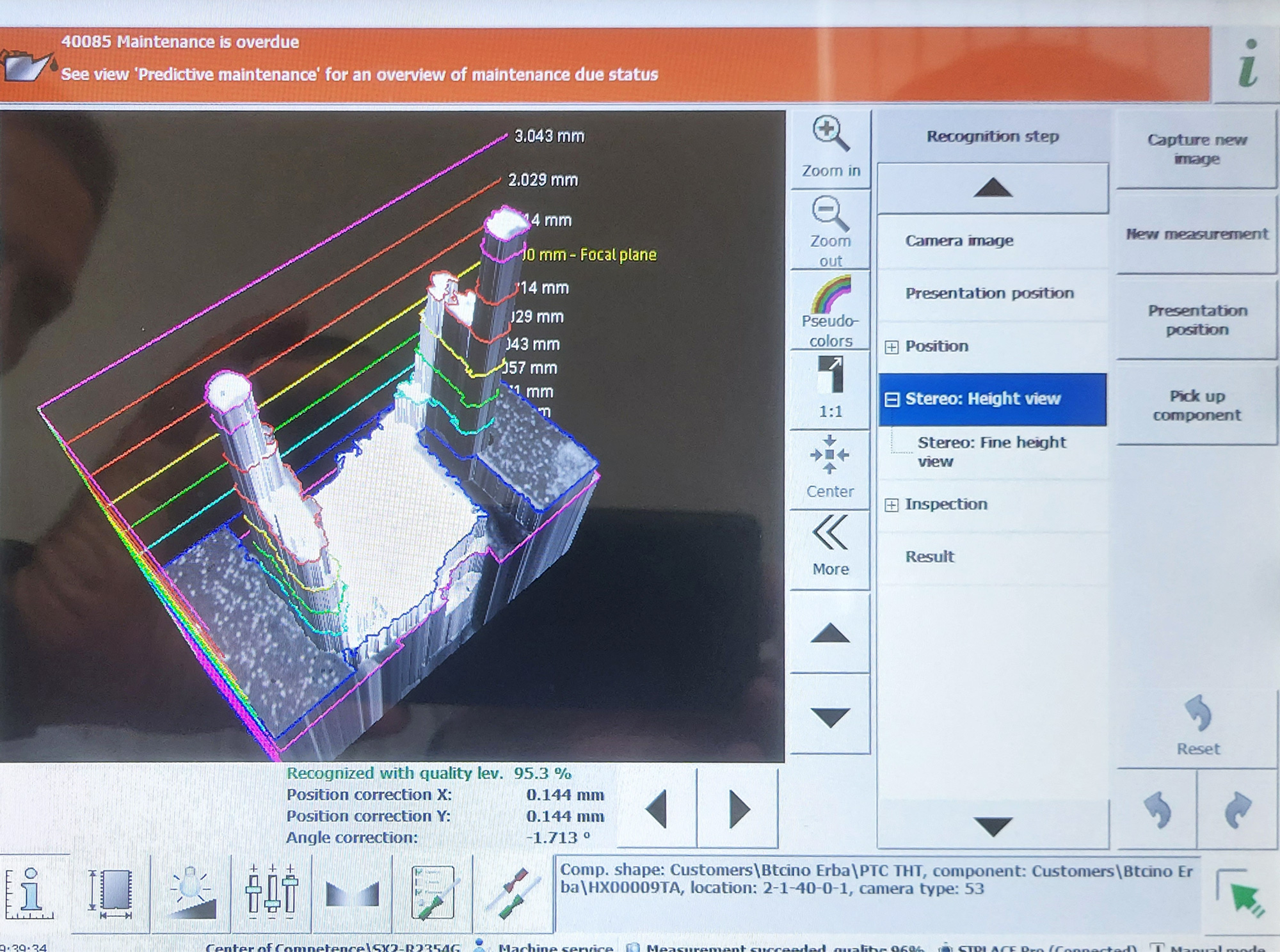

- Ispezione 3D per la verifica della qualità del posizionamento
Telecamera tipo 56

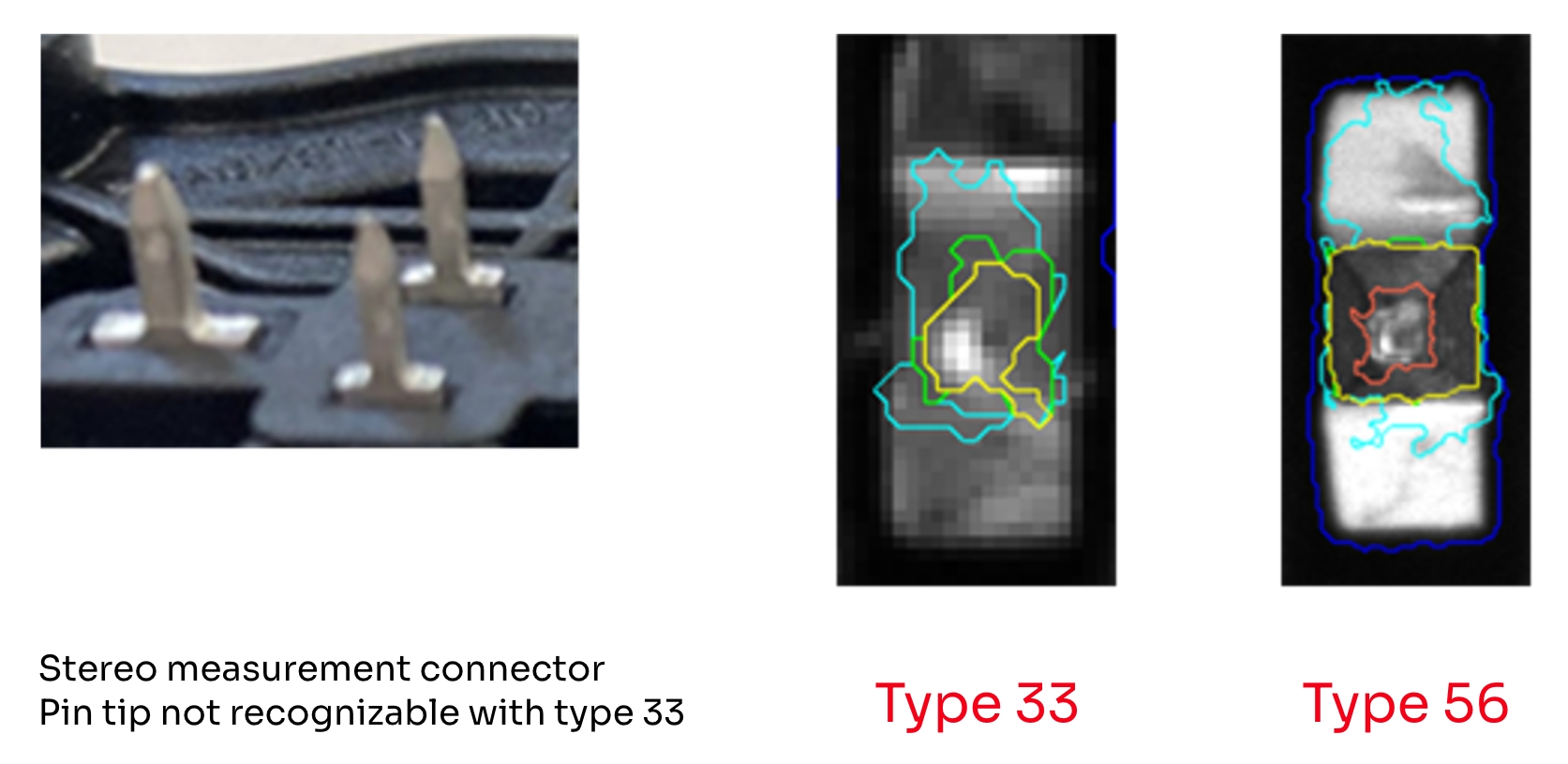

DIMM Socket placement
Stationary camera
- High resolution camera as camera type 25 “flip chip” camera
- Large field of view as camera type 33 for large component handling
- 6 times more pixels are available for the same structure
- Improved stereo measurement capabilities:
– Minimum feature size 145 µm instead of 360 µm
– Height resolution 300 µm instead of 900 µm - 5 times faster image processing
Risultati del test
Il componente è stato posizionato utilizzando sia la Twin Head sia la CPP Head, senza ugello dedicato e senza preparazione preventiva. I risultati sono stati eccellenti, confermando l’affidabilità della nuova configurazione, come riportato nel seguente video.
Verso la fabbrica del futuro
Con l’integrazione della nuova Siplace SX V3 e del feeder CUT&ROLL sulle linee produttive attuali, Bticino prosegue il proprio percorso di automazione e innovazione, rafforzando il ruolo di riferimento all’interno del gruppo Legrand e allineandosi alle più avanzate strategie di produzione elettronica. Un passo concreto verso linee produttive sempre più intelligenti, automatizzate e sostenibili.
